電纜標識牌標準寫法電纜標識牌是指標識電纜系統中各電纜的類型、規格、用途、敷設位置和纜線編號等信息的標識標牌。

　　這些信息不僅為電纜敷設和維護人員提供了方便，更是為保障電纜系統的安全運行提供了有效的管理手段。

　　1. 標識內容電纜標識牌應標注電纜的類型、規格、用途、敷設位置和纜線編號等信息。

　　具體標識內容包括：(1) 電纜類型電纜類型包括常規電纜、高壓電纜、控制電纜、通訊電纜等，應在標牌中清晰標注。

　　(2) 電纜規格電纜規格應當標注清晰，須包括導體截面積、芯數、導體材質和屏蔽類型等信息。

　　(3) 電纜用途電纜用途包括輸電、配電、接地等，必須在標識牌上明確標注。

　　(4) 敷設位置敷設位置應當標注電纜的敷設區域，如地下、埋地、電纜溝等。

　　(5) 纜線編號纜線編號是非常重要的信息，一般采用帶顏色的編號管或其他標識方式進行標注，便于快速確定故障位置。

　　2. 標識方式電纜標識牌的標識方式可以采用懸掛式、貼標式、刻字式等多種方式。

　　其中，懸掛式電纜標識牌適用于電纜穿管或者橋架敷設的場合，貼標式電纜標識牌適用于需要粘貼在電纜表面或管路表面，刻字式電纜標識牌適用于需要固定在電纜槽、箱、瓷瓶或其他設備表面的場合。

　　3. 美觀效果電纜標識牌應具有美觀、牢固、易清潔、抗壓、耐腐蝕等特點，并應符合現代化建設的要求，在標識板的顏色、字體、字號、圖案等方面，應考慮整體的美觀效果以及對特殊人群如老年人和色盲人的友好性。

　　在制作電纜標識牌時，應當遵循標準化、規范化的設計原則，并根據現場實際情況進行選型和制作，以確保電纜系統的安全、穩定、有效的運行。

　　設施設備標識規范標準1. 標簽選材及適用范圍1.1 總體要求1.2 線 設施設備標簽（平貼方式）1.4 設施設備標簽（捆扎方式）2. 標簽設計2.1 鐵塔、機房標識2.1.1 無機房鐵塔標識2.1.2 有機房鐵塔及機房標識2.2 設備標識2.2.1 設備標識（粘貼方式）2.2.2 設備標識（捆扎方式）2.3 無源器件標識2.3.1 功分器、耦合器標識2.3.2 天線 POI標識（粘貼方式）2.4.2 POI標識（捆扎方式）2.5 漏纜標識2.6 饋線. 空間環境資源標識3.1 禁止類標識（室外）3.2 禁止類標識（室內）3.3 警示類標識3.4 指示類標識4. 其它4.1 標簽應用標準色樣4.2 打印方式制作標簽4.3 非打印方式制作標簽5. 標簽粘貼1. 標簽選材及適用范圍1.1 總體要求1.1.1 標簽應根據不同的使用環境選擇不同材質，應能夠經受不同環境的考驗。

　　1.1.3 按應用環境來分，可以分為室內標簽和室外標簽，其中室內標簽包括線纜標簽和平面標簽。

　　1.2 線 線纜標簽主要適用于對室內線纜進行標識，比如電源線M線 線纜標簽應選用耐用基材，具有良好的柔軟性和抗撕扯性，建議使用纏繞型旗形標簽，對于線mm的線纜，建議采用吊牌方式。

　　1.2.3 根據線纜標簽應用環境和使用年限要求不同，建議采用以下兩種材質，參數如表1-1。

　　表1-11.3 設施設備標簽（平貼方式）1.3.1 平貼方式的設施設備標簽主要適用于鐵塔和機房，以及安裝于機房內的ODF、直流配電柜、開關電源、交流配電箱、蓄電池、綜合柜、無線機柜、空調等設備。

　　鐵塔和機房標簽平貼于機房（柜）門前后（柜內），設備標簽平貼于設備右上角。

　　電纜標識標牌的作用是為了方便維護人員對電纜進行維護和管理，同時也是為了確保安全生產。

　　一、電纜標識標牌的種類電纜標識標牌主要分為三種：線路標識、設備標識和功能標識。

　　1. 線路標識線路標識是指對電纜線路進行標識，主要包括線路編號、線路名稱、電壓等級、相別、導體截面積等信息。

　　2. 設備標識設備標識是指對設備進行標識，主要包括設備名稱、設備編號、設備型號、額定電壓、額定電流等信息。

　　3. 功能標識功能標識是指對電纜進行功能標識，主要包括電纜用途、電纜類型、電纜長度等信息。

　　二、電纜標識標牌的材料電纜標識標牌的材料應該具有防水、耐磨、防腐蝕等特性。

　　一般來說，線路標識和設備標識的大小應該在30cm20cm左右，功能標識的大小應該在20cm10cm左右。

　　四、電纜標識標牌的安裝位置電纜標識標牌應該安裝在顯眼的位置，方便維護人員進行查找和管理。

　　一般來說，線路標識和設備標識應該安裝在設備上方，功能標識應該安裝在電纜兩端。

　　五、電纜標識標牌的字體和顏色電纜標識標牌的字體應該清晰易讀，一般來說使用黑體字。

　　顏色應該根據不同的用途進行選擇，比如紅色表示危險、黃色表示警告、綠色表示安全等。

　　六、電纜標識標牌的制作方式電纜標識標牌可以通過手工制作或者專業制作來完成。

　　手工制作需要注意字跡清晰、排版整齊等問題；專業制作則需要注意材料選擇、字體顏色搭配等問題。

　　總之，電纜標識標牌是保障安全生產的重要措施之一，對于維護人員來說也是必不可少的輔助工具。

　　電纜標識牌的標準寫法是非常重要的，它能夠確保標識牌的統一、規范和易讀性，從而提高電纜管理和維護的效率。

　　1. 標識牌尺寸要求：電纜標識牌的尺寸一般為長方形或方形，要根據實際需要確定尺寸大小。

　　如果電纜數量較多，尺寸可以適當增大，以確保標識牌上的信息能夠清晰、易讀。

　　2. 標識牌材質要求：電纜標識牌一般采用耐候性好、耐腐蝕、耐磨損的材質制作，如不銹鋼、鋁合金等。

　　標識牌的材質應具有足夠的硬度和耐久性，以確保標識牌在惡劣環境下不易損壞。

　　3. 標識牌的字體和顏色要求：標識牌上的文字應使用清晰、易讀的字體，如宋體、黑體等。

　　字體的大小一般應根據標識牌的尺寸和電纜的規格來確定，以確保標識牌上的信息不會因?yàn)樽煮w過小而難以辨認。

　　4. 標識牌上的信息要求：電纜標識牌上應包含以下基本信息：電纜的名稱、規格、電壓等級、敷設方式、敷設日期、敷設負責人等。

　　標識牌上的信息應以簡潔明了的方式呈現，避免使用過多的文字和圖標，以減少信息的混亂和不易讀取。

　　5. 標識牌的安裝要求：電纜標識牌應安裝在電纜敷設的起點和止點，以及沿線的適當位置，確保標識牌的容易被看到和辨認。

　　標識牌的標準寫法包括標識牌尺寸要求、材質要求、字體和顏色要求、信息要求以及安裝要求等。

　　只有按照標準寫法進行統一設置和使用，才能夠在電纜管理和維護工作中發揮出更好的作用。

　　根據國家電網公司《電力安全工作規程（線路部分）》（以下簡稱《安規》）“懸掛標示牌和裝設遮欄（圍欄）”的規定,結合公司電力生產實際，特制定本規范。

　　“停電”、“驗電”、“裝設接地線”、“使用個人保安線”等技術措施，按《安規》有關規定執行。

　　1.3 本規范適用于輸、配電線路(含電纜)檢修、改造、施工等電力生產工作。

　　1.5 本規范解釋權屬省公司安全監察部，各單位在執行中發現問題請及時報告省公司安全監察部。

　　圍 網提示遮欄提示遮欄2.2 基本要求2.2.1圍欄、圍網、提示遮欄高均為120cm 。

　　2.3 使用范圍2.3.1圍欄、圍網2.3.1.1城區、人口密集區地段或交通道口和通行道路上檢修施工作業，明確工作地點，與非作業區域明顯隔離。

　　2.3.1.3地面配電設備部分停電的工作，人員工作時距帶電設備距離小于設備不停電時的安全距離。

　　2.3.2提示遮欄適用農村、非人口密集區地段作業區域的劃分與提示，如上述區域電纜溝道以及線路施工作業區等的圍護。

　　3、重要運輸大巷交叉點即電纜分支處、拐彎處、以及連接不同直徑電纜的接線盒兩端、穿墻電纜的墻的兩邊均懸掛標志牌。

　　本規定使用于深圳供電局有限公司110kV及以上電壓等級的輸電電纜線路及設施，未能涵蓋的內容，運行單位可根據實際情況作補充條款。

　　本規定起草單位：本規定主要起草人：本規定主要審核人：本規定批準人：本規定由深圳供電局有限公司輸電管理所電纜部負責解釋。

　　深圳供電局有限公司輸電電纜線kV及以上電壓等級的輸電電纜線路及設施標志的管理，結合深圳供電局有限公司系統輸電電網的實際情況，制定本規定。

　　1.2使用范圍：深圳供電局有限公司管轄的110kV及以上電壓等級的輸電電纜線路及設施，以及產權需要移交深圳供電局有限公司的用戶產權輸電電纜線凡從事輸電電纜運行管理工作的有關人員均應熟悉本規定，除執行本規定外，還應執行其它上級部門頒布的有關電力設施保護標志的規定。

　　2規范性引用文件2.1《電力設施保護條例》國務院令第239號令2.2南網公司《架空線路及電纜安健環設施標準》(Q/CSG 1 0002-2004)2.3深圳供電局標識管理工作標準。

　　4管理內容和要求4.1新建及改造的輸電電纜線路投運前，施工單位應根據系統運行部所下的命名文件在新建或改造輸電電纜線路及設施規定的位置按要求噴涂標識、懸掛標志牌、安裝標識牌等，并作為工程竣工驗收的必備條件之一。

　　4.2 當線路改造后，線路或設備名稱、編號發生改變時，應及時更改標志牌。

　　4.3 標識中的字體一律采用黑體加粗，藍顏色為：企業標準色C100 M69 Y0 K38，紅顏色標準色：M100 Y100。

　　4.4 標識中的中國南方電網標志應滿足《中國南方電網視覺識別系統管理手冊》規定；線路名稱、編號字體大小根據線路名稱編號的字?jǐn)?shù)作相應調整，以清晰美觀為原則。

　　4.5 非公司產權的設備（包括為移交的線路及設備）標識可以參照?qǐng)?zhí)行，但應取消相應中國南方電網標志、供電局名稱和供電服務熱線等內容。

　　輸電線路標志牌使用規范一、總則1、輸電線路的桿塔上必須裝設線路名稱、桿號牌以及必要的安全、保護等標志；電纜終端和電纜井內的電纜本體上必須綁扎電纜標識牌；電纜終端頭處必須裝設電纜線、同塔雙回、多回線路的每基桿塔上除懸掛線路名稱、桿號牌外，還必須加色標標志，導線橫擔處必須懸掛相應的橫擔色標牌。

　　3、所有耐張桿塔、分支桿塔、換位桿塔及其前后各一基桿塔上，均應有明顯的相位標志。

　　4、標志牌安裝的位置應正確、醒目，桿塔上一般設在4號腿處（面向大號側），跨越公路的兩側桿塔則應設在面向公路一側；電纜線路標志牌固定于電纜終端構架的易見側；電纜標識牌綁扎在電纜終端和電纜井內的電纜本體的易見側；直埋電纜在直線m處、電纜接頭處應設置明顯的電纜線、桿號牌及相色牌桿塔上的懸掛位置：110kV及以上線kV以下距地面高度不低于2.5m。

　　橫擔色標牌懸掛于導線、“禁止攀登高壓危險”牌固定于桿塔的爬梯上，其他各類禁止牌如禁止放風箏牌等固定于桿塔身部易發現的部位，牌底邊距地面高1.5—3.0m。

　　二、各類標志說明1、禁止標志牌1.1禁止標志牌的基本形式是一長方形襯底牌，上方是圓形帶斜杠的禁止標志，下方為矩形補充標志，圖形上、下間隙、左右間隙相等。

　　1.2禁止標志牌長方形襯底色為白色，圓形斜杠為紅色，禁止標志為黑色，補充標志為紅底黑字、黑體字。

　　1.3禁止標志牌的制圖標準及參數（單位：mm）參數種類ABA1D（B1）D1C35—110kV9220—500kV241.4禁止標志牌范例2、桿號牌2.1桿號牌基本形式為一長方形襯底牌。

　　2.3桿號牌的制圖標準及參數（單位：mm）參數種類BB1AA1A235—110kV220—500kV3、橫擔色標牌3.1橫擔色標牌基本形式為一L形顏色牌。

　　第一條為進一步推進礦業公司6S管理，明確電纜管理責任，方便（便于）電纜管理、檢查、維護，特制定本辦法。

　　第二條電纜標志牌應明確（注明）編號、負責單位、用途、電壓等級、規格、型號、起止地點。

　　第三條高壓（6KV以上）（電纜）使用紅色電纜標志牌，低壓（380V以下）等電纜使用綠色電纜標志牌。

　　第六條電纜起、止地、拐彎、分支等處應懸掛電纜標志牌，電纜較長時每隔50米懸掛一塊，小于50米且沒有分支、拐彎的，可只在起、止地各懸掛一塊。

　　第十一條發現破壞、盜竊電纜標志牌行為，罰款50元/次（個），并在“五好支部”、“文明科室”考核中扣1分，情節嚴重者上報礦業公司有關部門按制度進行處理。

　　3、所有耐張桿塔、分支桿塔、換位桿塔及其前后各一基桿塔上，均應有明顯的相位標志。 4、標志牌安裝的位置應正確、醒目，桿塔上一般設在4號腿處（面向大號側），跨越公路的兩側 桿塔則應設在面向公路一側；電纜線路標志牌固定于電纜終端構架的易見側；電纜標識牌綁扎在電 纜終端和電纜井內的電纜本體的易見側；直埋電纜在直線m處、電纜接頭處應設置明顯 的電纜線、桿號牌及相色牌桿塔上的懸掛位置：110kV及以上線kV以下 距地面高度不低于2.5m。橫擔色標牌懸掛于導線橫擔處。

　　電力桿號牌基本形式為一長方形襯底牌。 電力桿號牌底色為線路色標，線路名稱及桿號字體顏色與底色對比度要大。

　　1.相位標志牌基本形式為一正方形襯底牌，中間是圓形相位標志。。 2.相位標志牌正方形襯底色為白色，圓形標志為相色(黃、綠、紅三色Kaiyun平臺 開云體育官方入口)，中間 用對應的A、B、C白色字注明。 3.相位標志牌可采用三塊小相位牌（分別為黃、綠、紅三色）用不銹鋼螺絲 固定在一塊大牌上，大牌與桿塔身部應采用固定連接。

　　輸電線、輸電線路的桿塔上必須裝設線路名稱、桿號牌以及必要的安全、保護等標志；電纜終端和電纜 井內的電纜本體上必須綁扎電纜標識牌；電纜終端頭處必須裝設電纜線上除懸掛線路名稱、桿號牌外，還必須加色標標志，導線橫擔 處必須懸掛相應的橫擔色標牌。

　　6、“禁止攀登高壓危險”牌固定于桿塔的爬梯上，其他各類禁止牌如禁止放風箏牌等固定于桿塔身 部易發現的部位，牌底邊距地面高1.5—3.0m。

　　7、標志牌應采用堅固耐用的材料制作，如搪瓷板，金屬板和阻燃的塑料板等。標樁采用方柱混 凝土或石質材料。

　　電力桿號牌參數 種類 35--110kV 220--500kV B 400 500 B1 370 470 A A1 320 400 A2 290 370 190 245

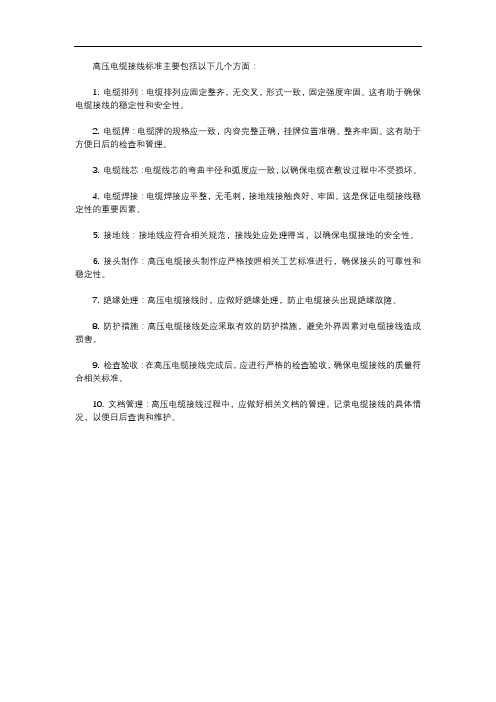

　　2. 電纜牌：電纜牌的規格應一致，內容完整正確，掛牌位置準確、整齊牢固。

　　3. 電纜線芯：電纜線芯的彎曲半徑和弧度應一致，以確保電纜在敷設過程中不受損壞。

　　10KV線路標志的安裝規范根據安康水電段和《國標圖》94D164-23的要求，結合施工設計的實際情況，現對10KV電力線路的標志作如下規定：一、相序的標志：（見附圖）1.在架空電力線路的電源引入（出）桿、耐張桿、分歧桿、轉角桿、變電臺桿、開關桿，電纜終端桿，電抗器桿等處應有相序標志。

　　2.相序排列：面向負荷側（達縣側）從左向右為A（黃色）、 B（綠色）、C （紅色）相。

　　3.相序色標的表示及色標位置：垂直位于橫擔側正下方且在電源側(毛壩側)離地2米處的電桿上，其中雙桿靠鐵路側電桿及三聯桿的各電桿上刷相序色標，若電源有遮擋，就排于負荷側，用直徑為40毫米涂瓷漆的園表示，園的個數及位置排列與電桿上導線的條數及位置排列一致。

　　二、電力貫通（電源）線路電桿桿號及標志設置如下：（見附圖）1. 標志字樣：電桿標稱“貫通”及“電源”（橫排、仿宋體），每字寬高尺寸80100毫米，兩字間距kaiyun體育全站 Kaiyun登錄網頁50毫米。

　　2. 桿號：用三位漢字?jǐn)?shù)字編號（豎排），每位數字高120毫米，寬180毫米。

　　標簽標識標準化規范——線）線纜標識的要求- TIA/EIA-606 6。

　　推薦用標簽貼于電纜的每一端而優于只是給電纜作標志.作為適當?shù)墓芾?，額外的電纜標識可以被要求在中間的位置，像管道的末端，主干的接合處，檢修口和牽引盒。

　　乙烯基有很好的一致性，因此很適合于纏繞，并且能夠經受彎曲.推薦使用帶白色打印區域和透明尾部的標簽，這樣當包裹電纜時可以用透明尾部覆蓋打印的區域，起到保護作用。

　　塑鋼標志樁（pvc標志樁）4.復合材料標志樁（smc標志樁）二、標志樁應用范圍：標志樁規格：方形、圓形、三角形。

　　標志樁適用于:燃?xì)?、石油、交通、供水、石化、廣電、供電、通訊、預埋光纜的地面標志。

　　性能特點：抗撞性能強、耐沖擊、耐老化、適溫性能好、使用壽命長.抗腐蝕、不變形、不褪色、標志顯眼。

　　玻璃鋼復合材料標志樁是采用玻璃纖維及其制品作為增強材料，以合成樹脂作基體材料的一種復合材料采用一次拉擠成型的精致而成.2.玻璃鋼復合材料標志樁具有比重輕、抗腐蝕、耐老化、密封性能好,安全美觀,具有全天候防護功能，能夠滿足室外工程項目中各種惡劣環境和場所的需要.3.玻璃鋼復合材料標志樁具備優異的絕緣材料，高性能的絕緣電阻防止漏電，在高頻下能保持良好的介電性能，不反射，不阻斷微波的傳播,不生銹長期使用安全。

　　4.玻璃鋼復合材料標志樁有良好的耐腐蝕性能,可以抵抗水,汽油，酒精，電解鹽，醋酸,鹽酸，鈉鉀化合物,尿，瀝青,適合各種酸堿土壤,防雨產品本身具有良好的抗老化性能,5.玻璃鋼復合材料標志樁沖擊力強,撞擊不變形，有很高的拉伸強度,彎曲強度和沖擊韌性,, 完全可以滿足戶外使用安全，具有良好的抗沖擊性6。

　　電力線路作業現場圍欄和標示牌設置規范(試行)1 總則1.1為進一步加強電力線路作業現場安全措施設置的標準化、規范化管理，創造一個安全、有序、清晰的作業環境，保證電力線路作業處于受控、在控狀態，防止作業人員誤蹬桿塔（誤進帶電區域）、非作業人員誤入作業區域。

　　根據國家電網公司《電力安全工作規程（線路部分）》（以下簡稱《安規》）“懸掛標示牌和裝設遮欄（圍欄）”的規定,結合公司電力生產實際，特制定本規范。

　　1.2 本規范規定了電力線路作業現場標示牌和遮欄（圍欄）的使用和設置。

　　“停電”、“驗電”、“裝設接地線”、“使用個人保安線”等技術措施，按《安規》有關規定執行。

　　1.3 本規范適用于輸、配電線路(含電纜)檢修、改造、施工等電力生產工作。

　　1.5 本規范解釋權屬省公司安全監察部，各單位在執行中發現問題請及時報告省公司安全監察部。

　　電纜牌管理制度第一章總則第一條為規范和加強電纜牌管理工作，保證電纜牌的正常使用和安全性，保護電纜牌資產，提高電纜牌使用效率，保障電纜牌的穩定運行，特制定本制度。

　　第二條本制度適用于所有使用電纜牌的單位和個人，包括但不限于企業、事業單位、機關、學校、集體宿舍等。

　　第三條電纜牌管理工作必須樹立先進的管理理念，強化全員參與、全員責任的管理體系，確保電纜牌的合理使用和有效管理。

　　第四條電纜牌管理制度應當與相關法律法規、標準規范相適應，與公司實際結合，突出實用性和可操作性。

　　第五條電纜牌管理工作應當遵循科學、合理、規范、高效的原則，加強對電纜牌的使用、監管和保護，提高電纜牌的使用效能，延長電纜牌的使用壽命。

　　第二章電纜牌的種類和管理第六條電纜牌根據用途和功能的不同，分為信息傳輸電纜牌、供電電纜牌、通信電纜牌等多個種類。

　　XX煤業集團公司設備“二牌一證”及電纜標志牌規范使用辦法XX煤業集團公司設備“二牌一證”及電纜標志牌規范使用辦法正確使用設備“二牌一證”（設備標志牌、完好牌、防爆合格證）和電纜標志牌，是機電安全質量標準化所要求的主要內容之一，對機電設備的安全運行有十分重要的意義。

　　然而，各礦基本上沒有使用設備完好牌和防爆合格證，設備標志牌和電纜標志牌設置樣式、填寫內容較為混亂。

　　為統一標準，達到安全質量標準化要求，為機電運輸專業達到一級礦井標準奠定堅實的基礎，現規范使用設備“二牌一證”及電纜標志牌。

　　一、一般要求1、制作材質：防爆合格證可以用優質紙，但要采取防水措施，其他三種用硬質塑料。

　　設施設備標識規范標準1. 標簽選材及適用范圍1.1 總體要求1.2 線 設施設備標簽（平貼方式）1.4 設施設備標簽（捆扎方式）2. 標簽設計2.1 鐵塔、機房標識2.1.1 無機房鐵塔標識2.1.2 有機房鐵塔及機房標識2.2 設備標識2.2.1 設備標識（粘貼方式）2.2.2 設備標識（捆扎方式）2.3 無源器件標識2.3.1 功分器、耦合器標識2.3.2 天線 POI標識（粘貼方式）2.4.2 POI標識（捆扎方式）2.5 漏纜標識2.6 饋線. 空間環境資源標識3.1 禁止類標識（室外）3.2 禁止類標識（室內）3.3 警示類標識3.4 指示類標識4. 其它4.1 標簽應用標準色樣4.2 打印方式制作標簽4.3 非打印方式制作標簽5. 標簽粘貼1. 標簽選材及適用范圍1.1 總體要求1.1.1 標簽應根據不同的使用環境選擇不同材質，應能夠經受不同環境的考驗。

　　1.1.3 按應用環境來分，可以分為室內標簽和室外標簽，其中室內標簽包括線纜標簽和平面標簽。

　　1.2 線 線纜標簽主要適用于對室內線纜進行標識，比如電源線M 線 線纜標簽應選用耐用基材，具有良好的柔軟性和抗撕扯性，建議使用纏繞型旗形標簽，對于線mm的線纜，建議采用吊牌方式。

　　1.2.3 根據線纜標簽應用環境和使用年限要求不同，建議采用以下兩種材質，參數如表1-1 。

　　表1.3.1 平貼方式的設施設備標簽主要適用于鐵塔和機房，以及安裝于機房內的ODF、直流配電柜、開關電源、交流配電箱、蓄電池、綜合柜、無線機柜、空調等設備。

　　鐵塔和機房標簽平貼于機房（柜）門前后（柜內），設備標簽平貼于設備右上角。

　　1、下載文檔前請自行甄別文檔內容的完整性，平臺不提供額外的編輯、內容補充、找答案等附加服務。

　　2、僅部分預覽的文檔,不可在線預覽部分如存在完整性等問題,可反饋申請退款(可完整預覽的文檔不適用該條件!)。

　　3、如文檔侵犯您的權益，請聯系客服反饋,我們會盡快為您處理(人工客服工作時間：9:00-18:30)。

　　4.電纜牌采用四角打孔，用尼龍線、細PV銅芯線.電纜牌內容必須采用專用打印機打印，不得手寫，要求做到標示齊全、打印清晰。

　　6.電纜牌的固定可以采取前后交疊或并排，上下高低錯位等方式進行掛設，但要求高低一致、間距一致，保證電纜牌掛設整齊、牢固。
